Heavy Duty Precision CNC Roll-and-Toss integrert dreiebenk

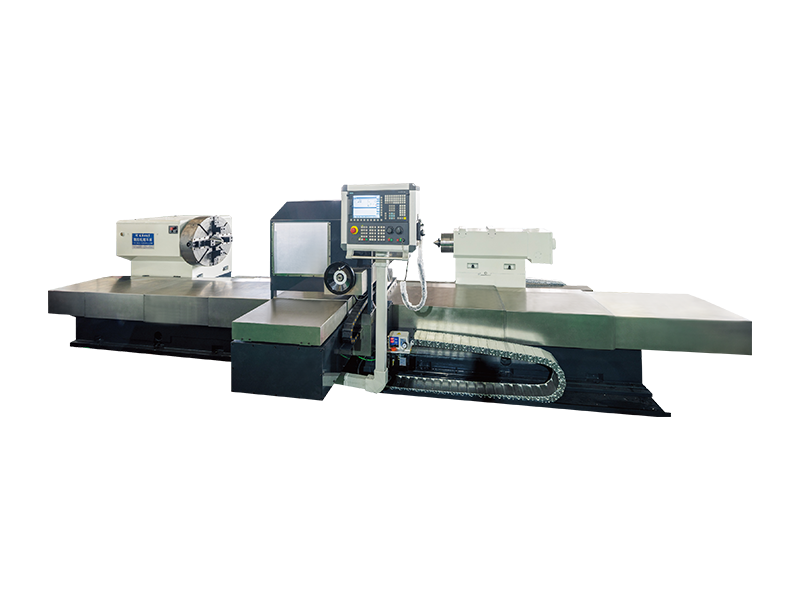

Denne maskinverktøyet er en CNC rull-og-kast integrert dreiebenk, hovedsakelig brukt til kraftig dreiing og overflatepolering etter hydraulisk støtte av den strømførende søylen, middels sylinder og laserkledning. Den brukes også til semi-finishing og etterbehandling av støpejern, stål og ikke-jernholdige metallvalser. Maskinen består av to uavhengige servomatingsaksler i tverrretningen. Poleringsanordningen er installert på den ene siden av den langsgående trekkplaten og forstyrrer ikke prosessverktøyets hvile på den tverrgående matevognen. Den brukes til henholdsvis dreiing og polering.

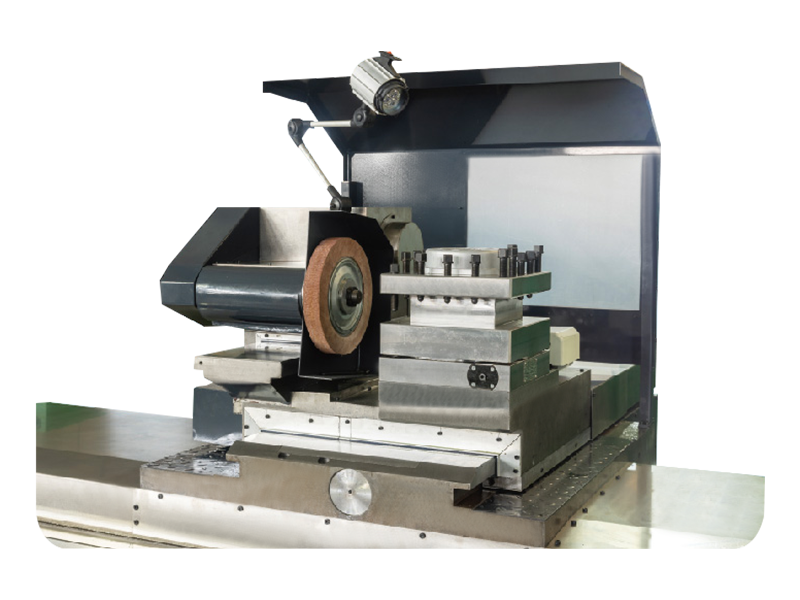

De langsgående og tverrgående (snu- og poleringsbevegelsene) drives av kuleskruer med høy presisjon. Styreskinnene for de langsgående og tverrgående matebevegelsene til verktøyholderen og poleringsanordningen er laget av rektangulære styreskinner med høy stivhet, kombinert med en firestasjons kraftig elektrisk verktøyholder og en spesiell poleringsspindel. Denne utformingen forbedrer stivheten og stabiliteten til verktøymaskinen under kutting og polering.

Lageret til hovedakselen bruker et dobbeltrads radialt kort sylindrisk rullelager med høy presisjon og justerbar klaring, noe som gir sterk stivhet, jevn rotasjon og høy presisjon. Bakstokken består av en overkropp og en underkropp. Overkroppen er utstyrt med en spindel, hylse og spindelsenterjusteringsmekanisme. Underkroppen har en hurtigbevegelig mekanisme for bakstammen, med en motor og redusering som driver den totale bevegelsen. En høytrykkspumpestasjon er installert på baksiden av bakstokken, som brukes til hydraulisk automatisk låsing og løsning etter at bakstokken er på plass, med forriglingsbeskyttelse.

Bakstokkhylsen kan flyttes med motordrift og manuell finjustering. Bakstokken har en visning av topp tilstrammingskraft, som muliggjør visuell justering av arbeidsstykkets toppstrammingsmoment i henhold til kravene. Den høye stabiliteten og strukturelle designen med høy stivhet sikrer den totale maskineringsnøyaktigheten til verktøymaskinen. Det bevegelige guideparet er behandlet med slitesterk klebende plast og har et sentralisert smøresystem som implementerer fastpunkt, kvantitativ automatisk smøring for å sikre den dynamiske responsen til hele maskinen. De langsgående og tverrgående mateskinnene er fullstendig beskyttet av rustfritt stål, noe som bidrar til å opprettholde bevegelsesnøyaktighet på lang sikt.
