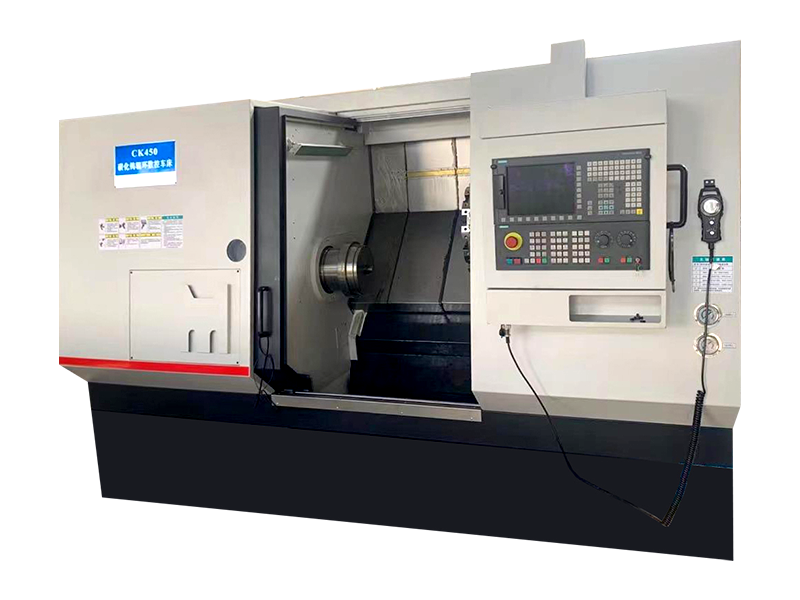

Se mer >>Jiangsu Dingshun Heavy Duty Machine Tool Co., Ltd. (Nantong Baoshun Machinery Co., Ltd.) ble etablert i 2002. Det er en bedrift som lenge har vært engasjert i å levere maskinverktøy til metallurgisk industri og stålbedrifter. Det har et dypt fundament og rik erfaring innen spesialisert maskinverktøy og er en leverandør av løsninger for stålbedrifter. Det er også en kvalifisert leverandør for Shanghai 704 Research Institute of China Shipbuilding Industry Corporation, som utfører viktige vitenskapelige forskningsprosjekter som dreiemomentsensorer og andre profesjonelle komponenter. Selskapet spesialiserer seg på produksjon av XK500-serien CNC-maskinverktøy for behandling av halvmånespor, CK84-serien CNC-rulle-dreiebenker, CA84-serien digitale display-rulle dreiebenker, CNC rullering dreiebenker CK450, CXK9550 CNC dreie- og fresing komposittmaskiner, CXK9580 mønstrede plate-slipemaskiner CNC-slipeskive, CNC-reparasjonsmaskiner med mønster og freser. DK060, CNC vertikal rullring kvern MK630, CNC rull ring kvern MK001-5, CNC slipemaskin ZKM150, ZWM150 presisjon universal slipemaskin og andre relaterte støtteprodukter.
Selskapet har flere store deler av utstyr levert av innenlandske og utenlandske merkevarebedrifter, som sikrer kvaliteten på de produserte maskinverktøyene og rettidig levering. Gjennom årene, med sterk teknisk styrke, modne produkter og et omfattende servicesystem, har produktene våre blitt solgt til store stålselskaper over hele landet og utenlandske markeder. Våre kunder har reagert positivt og vi har oppnådd flere nasjonale patenter og uavhengige immaterielle rettigheter. Vårt firma har nå blitt en kjent merkevarebedrift i den innenlandske stålbedriften og metallurgisk designinstitutt for rullebehandlingsmaskinverktøyindustrien.
1.1 Hovedspesifikasjonsparametre
| Svingdiameteren over maskinverktøysengen | mm | 800 |
| Svingdiameteren over bakplaten | mm | 620 |
| Maksimal maskineringslengde (avstand mellom to sentre) | mm | 1000 |
| Maksimal vekt på arbeidsstykket | kg | 3000 |
| Maskinverktøy Sengevinkel | Grad | 45 |
1.2 Spindel og drev
| Spindelboring | mm | 120 |
| Spindel foran støttediameter | mm | 180 |
| Spindelhastighetsserien | | Uten nivå |
| Spindelhastighetsområder | r/min | 2-400 |
| Hovedmotorkraft (kontinuerlig) | kW | 22 |
| Spindel kontinuerlig dreiemoment | Nm | 2500 |
| Spindelende Standard | | A211 |
| Automatisk hydraulisk strammehylse | | Roller Ring Matching |
1.3 Feed Drive
| Z-akse (langsgående) Bevegelsesavstand for etterfølgende plate | mm | 1000 |
| X-aksen (horisontal) Bevegelse av etterfølgende plate | mm | 410 |
| Rask bevegelseshastighet Z/X | mm/min | 8000 |
| Matehastighetsområde Z/X | mm/min | 0,001-2000 |
| Drivmotor dreiemoment Z/X | Nm | 27/27 |
| Maksimal matekraft Z/X | N | 20000 |
| Minimum innstillingsenhet/oppløsning | mm | 0.001 |
1.4 Totale dimensjoner og vekter av verktøymaskiner
| Maskinverktøyets utseende Størrelse (lengde * bredde * høyde) | mm | 4725×2175×2365 |
| Vekt | t | Omtrent 8T |
2. Presisjon av verktøymaskin
2.1 Arbeidsnøyaktighet (standardprøve)
| Rundheten til den ytre sirkelen til sluttdreiing | mm | 0.005 |
| Overflateruhet av ytre sirkel av sluttsvinging | | Ra0,8 |
| Sylindrisitet til den ytre sirkelen av sluttdreiing | mm | 0,02/300 |
| Vinkelrettheten til den ytre sirkelen til sluttenden | mm | 0,01/100 |
2.2 Den viktigste geometriske nøyaktigheten til verktøymaskiner
| Periodisk aksial bevegelse av spindelen | mm | 0.005 |
| Radiell utløp av borehull til spindel | mm | Near End 0,015, Far End 0,020 |
| Turret gjentatt posisjoneringsnøyaktighet | mm | 0.005 |
